ANS #12, Direct Connect - 2

by 네트워크 엔지니어 환영 2020. 9. 19.
반응형

Direct Connect Location

  • Direct Connect는 AWS VPC와 On-premise를 사이에 두고 'Direct Connect Location(DX)'을 두고 있음
  • 전용선 서비스를 제공하는 중간자 역할을 하는 곳으로 전용선이 이 지점을 지나가 연결됨
  • Direct Connect Location에는 AWS측 DX Router와 고객 측 Router가 있어 각각 AWS와 On-Premise에 연결됨
  • AWS DX Router 측에는 Trunk Port가 할당되어 있어 다수의 VLAN과 IP 대역을 커버할 수 있음

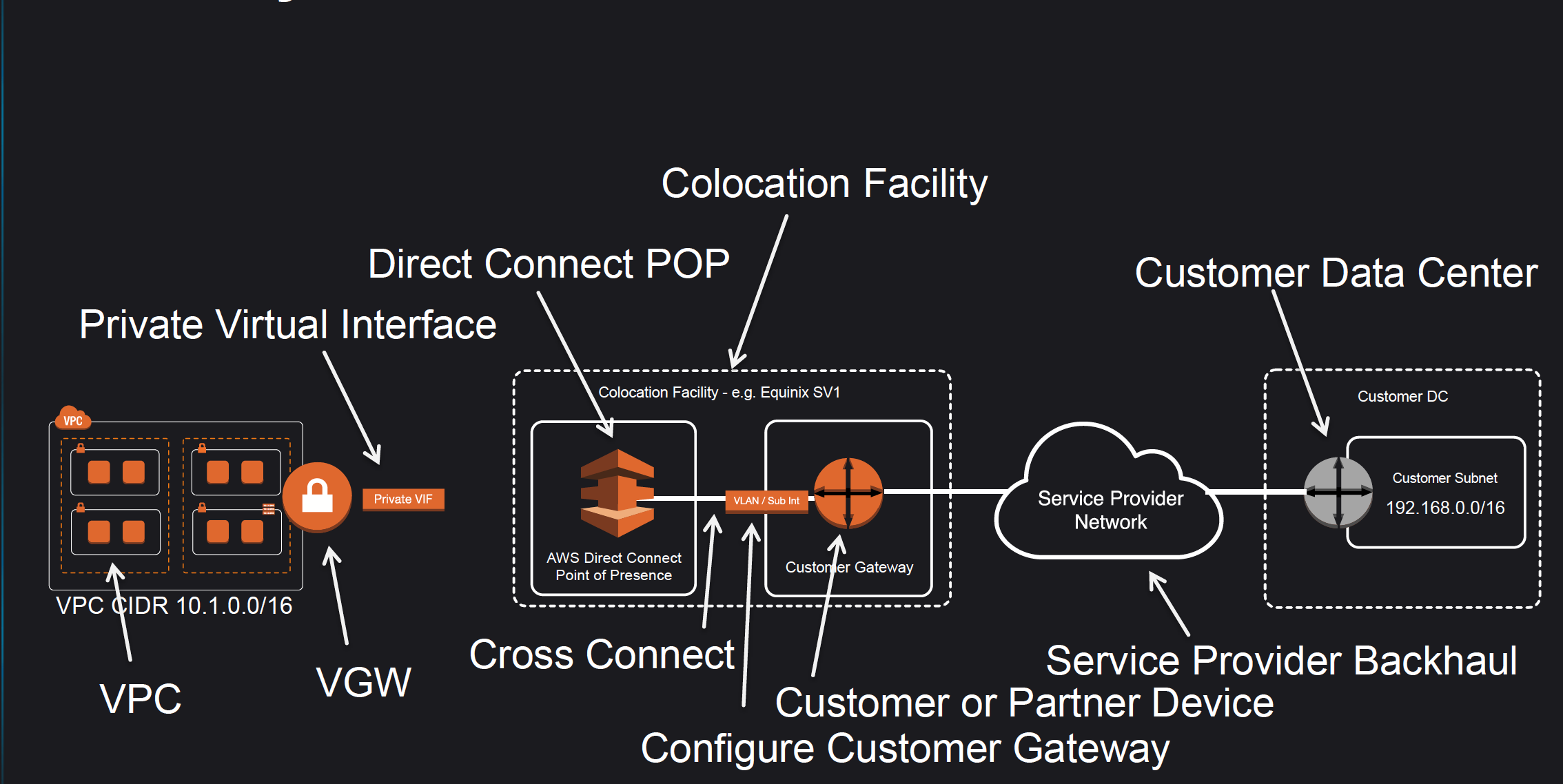

<Direct Connect Location(Colocation Facility)(출처 : Rick Crisci ANS 강의)>

AWS Direct Connect for High Availability

  • Direct Connect Location을 2개 이상 중복으로 구성하여 Active/Active 형식
  • Direct Connect를 main으로 두고 VPN을 Backup으로 사용하는 Active/Standby 형식
    • Direct Connect의 경로가 우선적으로 사용됨

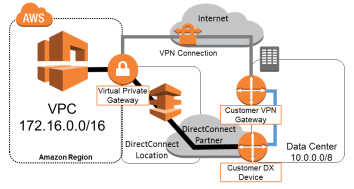

<Direct Connect와 VPN 구성(출처 : Rick Crisci ANS 강의)>

AWS Direct Connect for Resiliency(복원력)

  • 장애 발생시 서비스 사용에 영향을 최소화하는 복원 능력을 확보하는 구성
  • 최대 복원력이 가능한 구성
    • 'Direct Connect Location'을 2개 사용하고 각각의 DX에서 다시 2개의 Router를 사용하여 On-premise 연결
    • 총 4개 혹은 4개 이상의 연결 가능
    • 한 DX 내 Direct Connect 연결이 끊어지더라도 남은 하나의 연결이 기능 수행 가능
    • 한 쪽 DX가 붕괴되더라도 다른 DX가 기능 수행 가능
  • 높은 복원력이 가능한 구성
    • 'Direct Connect Location'을 2개 사용하나 각각의 DX에서 하나의 Router를 사용하여 On-premise 연결
    • 한 쪽 DX가 붕괴되더라도 다른 DX가 기능 수행 가능
  • https://aws.amazon.com/ko/directconnect/resiliency-recommendation/

LAG(Link Aggregation Group)

  • LACP(Link Aggregation Control Protocol)을 사용하여 Direct Connect Location과 On-premise간 복수의 연결을 생성하는 논리적 인터페이스
  • 사용 조건
    • LAG의 모든 연결은 동일한 대역폭을 사용해야 함
    • 단일 LAG에는 최대 4개의 연결을 포함시킬 수 있음
    • 모든 연결한 동일한 Direct Connect Endpoint로 연결되어야 함

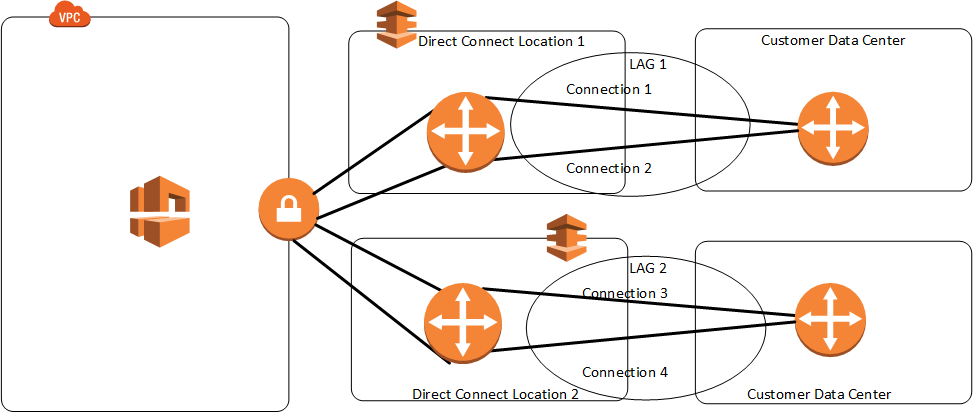

<LAG의 구성(출처 : Rick Crisci ANS 강의)>
