[Cisco]Catalyst 9K License(with EIGRP)

Cisco 9K Series License

• Cisco 9K Series 스위치 제품군은 영구 라이센스인 Network License와 비영구 라이센스인 DNA License로 나뉨
• Network와 DNA 모두 Advantage License와 Essentials 라이센스로 또다시 나뉨
• Essential 라이센스는 L2 스위치 위주의 기능과 함께 '제한된' 라우팅 프로토콜 기능을 보유함
  • RIP, EIGRP, OSPF 등의 라우팅 프로토콜을 지원함
  • 이 중 EIGRP는 'Stub router'로서 제한된 기능을 수행함
• 여기서 알아볼 것은 9K Series 스위치(Essentials 라이센스)에서 EIGRP을 사용할 때 어떤 상황이 일어난 것인가임

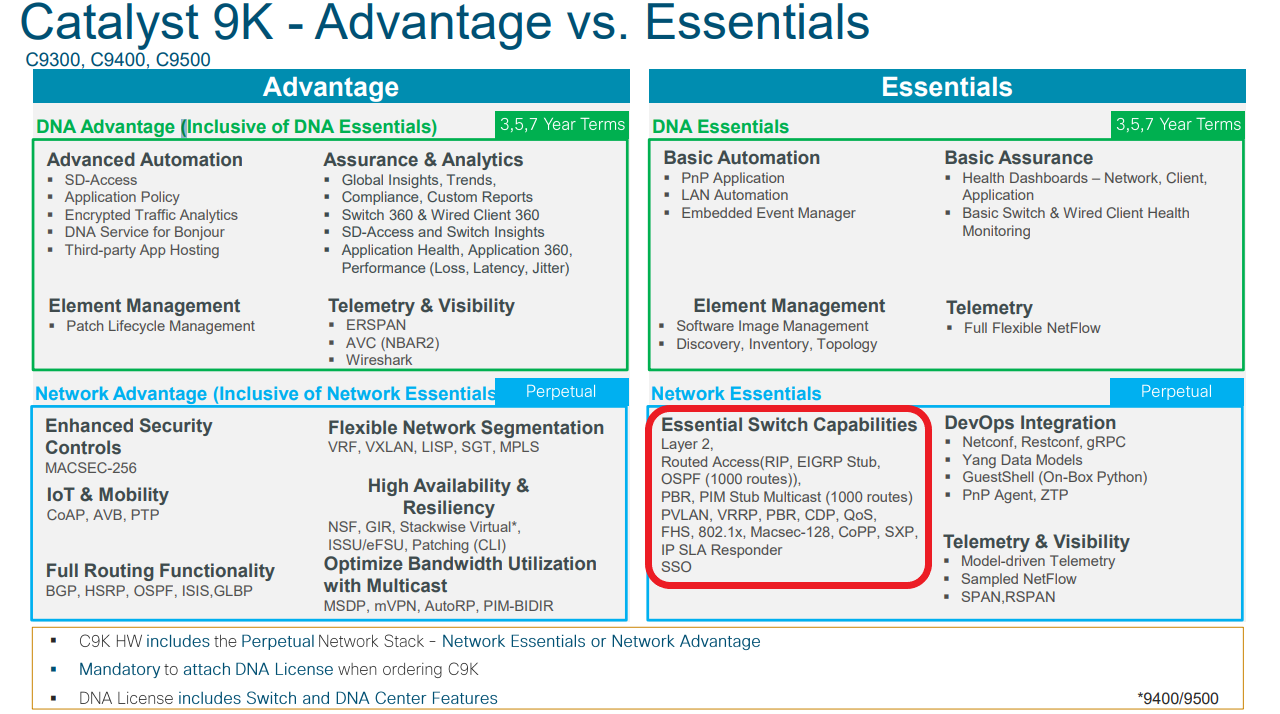

Advantage / Essesntials License(출처 : Cisco.com)



EIGRP

• EIGRP는 특정 환경에 있는 라우터 혹은 스위치에서 사용될 때 'Stub'이라는 기능을 사용하는 것을 권함

Stub
1. (쓰다 남은 물건의) 토막, (담배) 꽁초; 몽당연필
2. (표수표 등에서 한쪽을 떼어 주고) 남은 부분

- 출처 : 네이버 백과사전 -

• 네트워크에서 'Stub area'는 말단 네트워크를 뜻함. 즉 네트워크의 중간 경로에 위치하여 네트워크 정보를 서로 전달하는 환경이 아닌 기본 게이트웨이 이외의 또 다른 경로가 없는 네트워크를 의미함
• 이를 바꾸어 말하면 Stub area에 속한 스위치의 인접 스위치에서 말단 네트워크의 스위치에 'Query' Packet을 날릴 필요가 없음, Stub area에서 다른 경로로 가는 정보가 있을 리가 없기 때문임
• Query Packet은 라우터 혹은 스위치가 인접 장비에게 라우팅 관련 정보를 요청하기 위해 보내는 패킷임
• EIGRP 특성상 날린 Query Packet에 대해서 Reply Packet을 받아야 함
• 이를 받지 못 했을 때 발생하는 현상이 Stuck In Active(SIA)임
• Stub Area에 있는 라우터 혹은 스위치에는 이 Query Packet을 날리는 것을 막아 리소스 소모를 줄이고 SIA 현상을 방지함



발생 가능한 현상

• 위에서 언급한 것처럼 Stub 기능을 설정하게 되면 그 스위치에는 Query Packet을 보내지 않으므로 라우팅 정보를 요청하지 않음
• Essentials 라이센스를 보유한 스위치의 EIGRP는 Stub 기능만을 제공하기 때문에 말단 네트워크가 아닌 위치에서 사용하게 된다면 문제가 생길 수 있음
• 다시 말해 라우팅 정보를 공유하지 않음
• 네트워크의 중간 경로에서 Essentials 라이센스의 스위치를 설치할 경우, EIGRP 설정을 마치고 나면 Neighbor table과 Topology table에서는 인접 장비의 정보를 확인할 수 있지만 인접 장비의 라우팅 테이블에는 스위치 너머의 네트워크의 라우팅 정보가 올라오지 않음
• 또한 EIGRP 설정을 하게 되면 아래 설정이 자동으로 적용되며 해제할 수 없음

router eigrp 10
 eigrp stub connected

• EIGRP를 사용한다면, 말단 네트워크에서 백본 용도로 사용할 것이 아니라면 Essentials 라이센스를 구매해서는 안 되고 Advantage 라이센스를 구매해야 함
