ANS #7, VPC Peering

Introduction to VPC Peering

• VPC와 VPC를 연결하는 기능
• Routing table을 통해 VPC 간 통신이 이루어짐
• 동일 계정뿐만 아니라 다른 계정간 Peering 가능
• Public Internet을 지나가지 않고 Amazon Backbone Newtork를 통해 지나감
• VPC는 서로 다른 IP 대역을 보유해야 함
• Routing table에는 'pcx-nnnn nn'로 시작하는 Routing이 상대방 VPC를 Next hop으로 잡혀있어야 함
• Transit Peering이 지원되지 않음
  • VPC 1, VPC 2, VPC 3가 있고, VPC 1 < - > VPC 2 < - > VPC3 형태일 경우, VPC 1는 VPC 2를 통해 VPC 3로 갈 수 없음
  • VPC 1와 VPC 3가 통신하기 위해서는 VPC 1, VPC 3간 Peering이 맺어져야 함
• Transit Peering이 지원되지 않는 이유
  • VPC 1(Account 1), VPC 2(Account 2), VPC(Account 3)가 있고 Transit Peering이 가능한 경우
  • VPC 3가 VPC 1와의 통신을 원치 않아도 연결되어있기 때문에 의도하지 않은 통신이 가능해짐

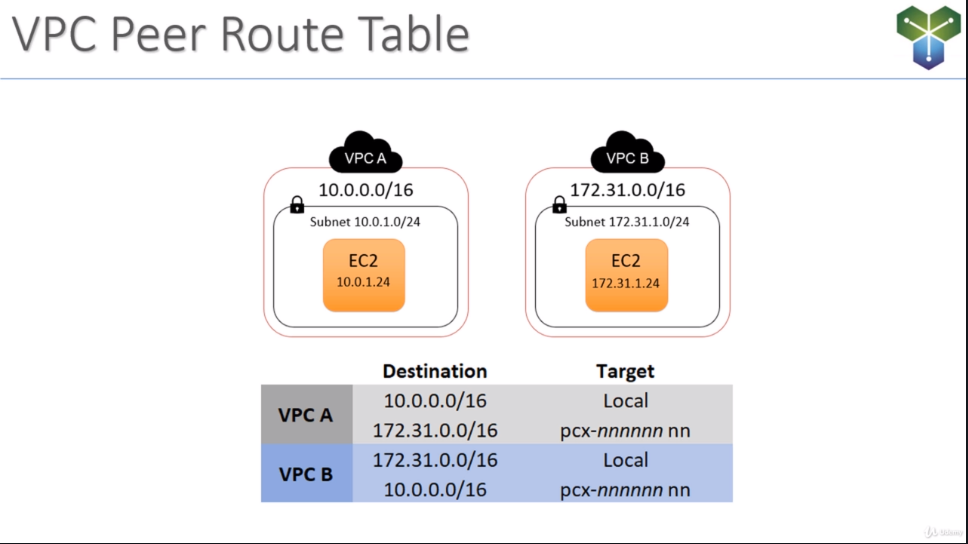

<VPC Peering과 Routing Table(출처 : Rick Crisci ANS 강의)>



VPC Peering Design

• 문서 참조 중요! : docs.aws.amazon.com/ko_kr/vpc/latest/peering/peering-configurations-partial-access.html
• 공유 서비스 사례 : 모든 사용자가 접근하는 서비스(AD, File Server 등)을 둔 VPC를 중심으로 다른 VPC를 연결함

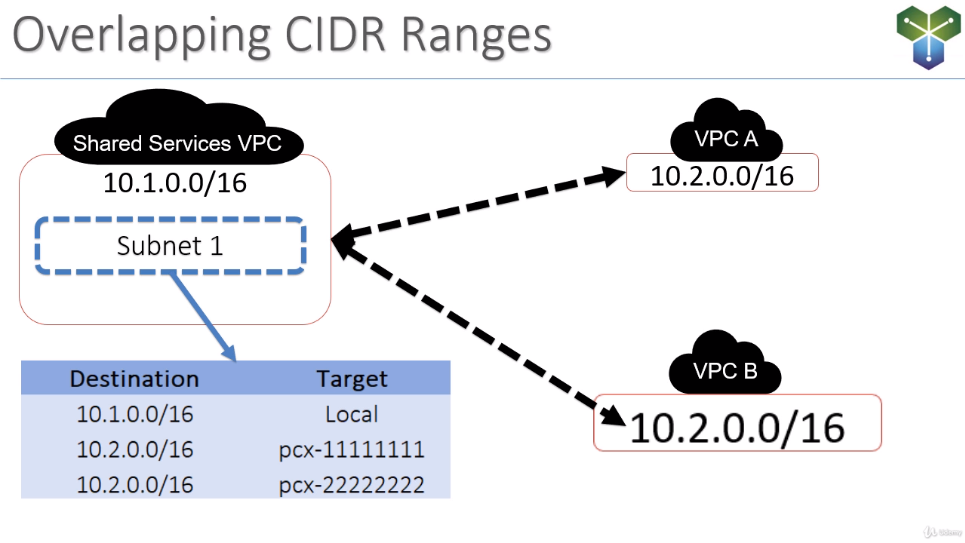

• Overlapping CIDR Range
  • 하나의 VPC에 연결된 VPC A(10.0.0.0/16), B가 같은 대역(10.0.0.0/16)을 가지고 있을 경우
  • Static routing을 보다 구체적으로 설정하면 사용 가능(Longest match rule 적용)
  • 예를 들어, VPC A에 대하여 Static routing 10.0.1.0/24를 설정한다면 Longest match rule에 의거 10.0.1.0/24에 한해서는 VPC A로 Routing됨
  • 10.0.1.0/24가 VPC B에도 있다면 해결 불가능
• Multiple Subnet
  • Subnet마다 각각 Routing table을 보유한다는 것에서 착안한 설정
  • 모든 사용자가 접근하는 서비스(AD, File Server 등)을 둔 VPC를 중심으로 동일한 CIDR의 VPC(VPC A, VPC B)가 2개 있을 경우
  • 중심 VPC의 Subnet을 여럿으로 나눈 뒤, 중심 VPC의 Subnet 1은 VPC A에 대한 routing(pcx-1111)을 갖게 하고 중심 VPC의 Subnet 2는 VPC B에 대한 routing(pcx-2222)만을 갖게 함

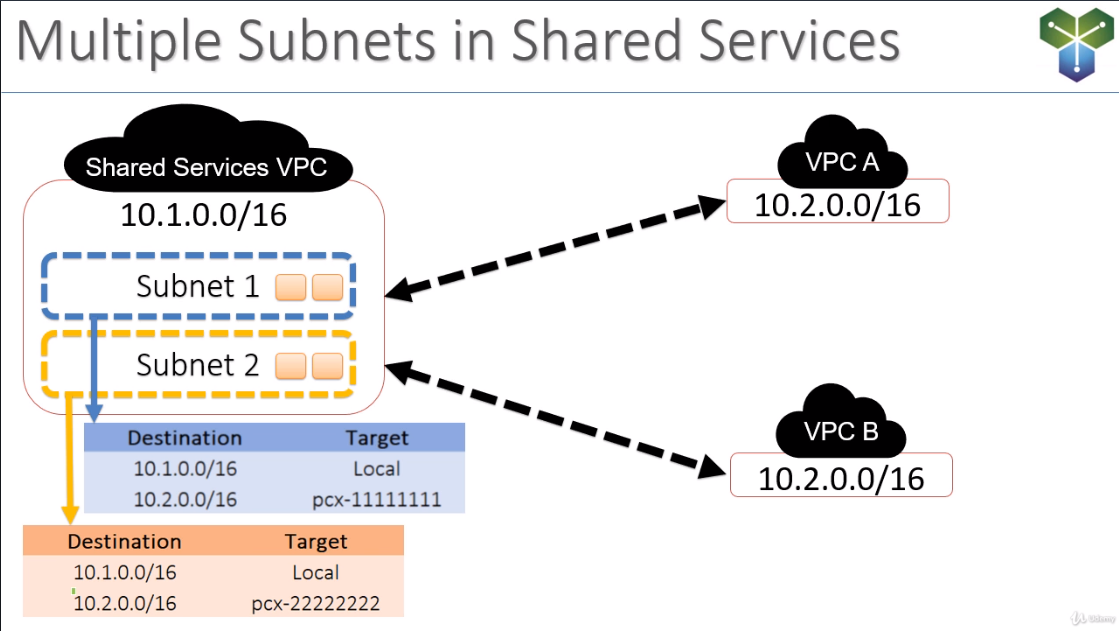

<Multiple Subnet(출처 : Rick Crisci ANS 강의)>

VPC Peering and Overlapping CIDR Range

• 10.0.0.0/16 VPC 2를 중심으로 양쪽에 동일한 CIDR(192.168.0.0/16) VPC 1, VPC 3가 있음
• VPC 1과 VPC 3는 동일한 IP(192.168.0.20)의 인스턴스을 보유함
• 여기까지 살펴보면 VPC 2에서 양쪽 VPC 1, VPC 3의 192.168.0.20 인스턴스에 접근할 수 없음
• 해결방법
  • Longest Match Rule을 활용한 방법(Network의 Routing 활용 기술)
  • VPC 1, VPC 3의 Subnet을 생성하되 VPC 1은 192.168.1.0/24, VPC 2는 192.168.2.0/24로 생성
  • VPC 1의 192.168.0.20 인스턴스를 192.168.1.20로 변경함, VPC 3의 192.168.0.20 인스턴스를 192.168.2.20으로 변경함

VPC 2에서 각각에 대한 Routing을 2개 생성하여 사용하면 통신 가능



VPC Peering and DNS Resolutions

• VPC Peering 상태에서 DNS Query시 발생가능한 문제점
• 상황 가정
  • VPC 1의 Bastion host EC2 1은 Public IP를 소유하고 있으나 Public DNS는 없음
  • VPC 2의 Bastion host EC2 2는 Public IP를 소유하고 있고 Public DNS 소유하고 있음
• 상황 재현
  • VPC 1의 Bastion host에서 'nslookup' query를 실행하면 결과값으로 EC2 2의 Public IP를 받아옴
  • 해당 IP를 사용할 경우 공인 IP이므로 VPC Peering이 아닌 외부 인터넷을 경유하여 VPC 2의 EC2에 도달함
  • VPC Peering을 사용하지 않는 문제점이 생김
• 문제점 해결
  • VPC Peering 옵션의 Accepter / Receiver DNS resolution을 활성화하여 DNS query시 Private IP를 전달하도록 함

<Peering하려는 VPC의 IP 대역이 겹칠 때(출처 : Rick Crisci ANS 강의)>

VPC Peering 비용

• 동일 리전에 대하여 가용 영역 또는 VPC Peering 연결에 걸쳐 EC2, RDS, Redshift, DynamoDB, DAX, ElastiCache 혹은 ENI에서 송신 및 수신되는 데이터는 각 방향에 대해 요금 부과
• GB당 0.01 USD 부과



AWS의 데이터 전송 과금 정책

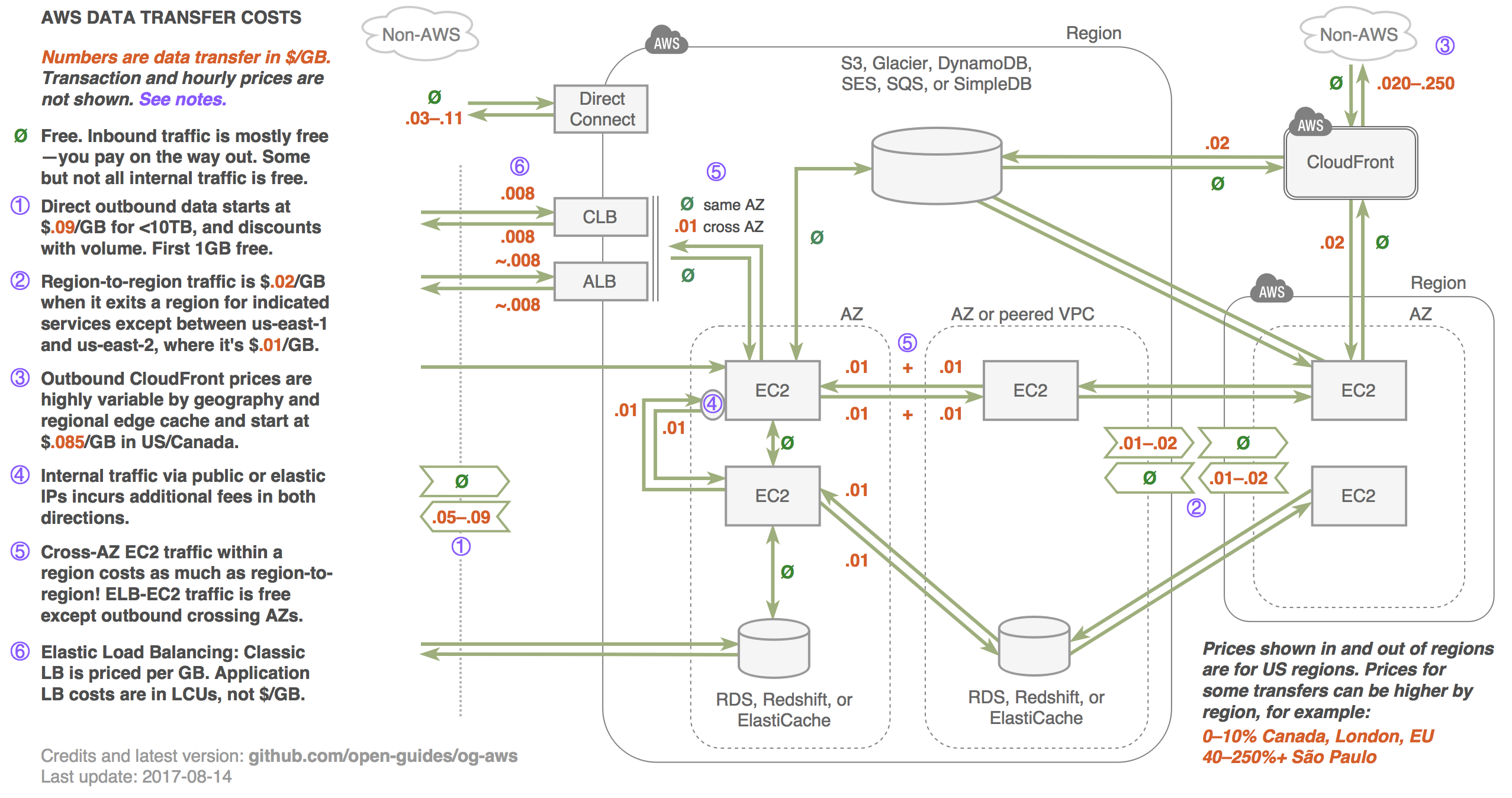

<AWS의 데이터 전송 과금 정책(출처 : github.com/open-guides/og-aws)>
