[Aruba]802.1x 인증 & MAB

by 네트워크 엔지니어 환영 2021. 11. 25.
반응형

802.1x

  • 포트 기반의 접근 제어를 실현하는 인증 프레임워크
  • 여기서 '포트'는 유선에서는 물리적 케이블이 연결되는 '포트'를, 무선에서는 무선 단말과 AP간의 연결을 의미함
  • 인증 서버를 활용하여 사용자 데이터를 적재하고 네트워크에 접근하고자 하는 단말들이 보낸 인증 정보를 비교/대조함
    • 다시 말해 802.1x를 활용한다는 것은 인증 서버를 활용하겠다는 것과 같은 의미
  • 802.1x에서 인증 요소는 총 3가지
    • 네트워크에 접속하고자 하는 유선/무선 단말(인증 요청자)
    • 단말의 인증 정보를 인증서버에 암호화하여 전달하는 유선 스위치/무선 AP(인증 수행자)
    • 단말이 보내온 인증 정보를 데이터와 대조하여 단말의 접속을 허용/거부하는 서버(인증 서버)
  • 802.1x는 EAP(Extensible Authentication Protocol)를 사용해 인증 정보를 캡슐화하여 교환함
    • EAP는 단말, 무선 AP, 인증 서버간에 오가는 인증 정보를 캡슐화하여 전송하기 위한 인증 프로토콜
    • EAP-MD5, EAP-LEAP, EAP-TLS, EAP-PEAP 등이 있음
      • EAP-MD5의 사용은 권장되지 않음
    • EAP-TLS 이후의 프로토콜들은 TLS 프로토콜을 활용하여 터널을 암호화



인증 과정

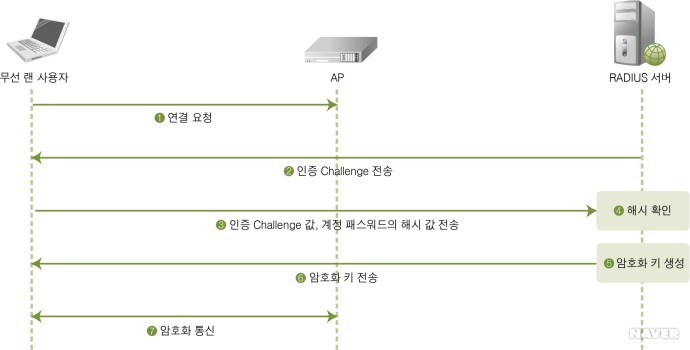

<802.1x/EAP를 활용한 무선 단말 인증 과정(출처 : https://terms.naver.com/)>

  1. 무선 단말이 무선 AP에 접속을 요청
  2. 인증 서버가 무선 단말에게 난수값(Challenge 값)과 함께 인증 정보 요청
  3. 무선 단말은 자신의 ID/Password와 함께 난수값에 대한 해시(Hash)값을 생성하여 인증 서버에 전송
    1. 이 때 EAP에 의해 값이 모두 암호화됨
  4. 인증 서버가 무선 단말이 보내온 해시값과 자신의 DB 정보에 있는 사용자의 ID/Password를 해시한 값을 비교
  5. 해시값이 일치하면 암호화 키를 생성
  6. 암호화 키를 무선 단말에 전송함
    1. 이 때 암호화 키 또한 암호화됨
  7. 암호화 통신 시작



MAC Authentication Bypass(MAB)

  • 802.1x를 지원하지 않는 단말을 위해 포트에 연결된 단말의 MAC 주소를 사용하여 인증을 실시하는 방법
  • MAB를 실시하고자 하는 스위치는 포트에 MAB 관련 설정을 해야 하며 인증서버에 대한 접근 또한 가능해야함
  • 접속하고자 하는 단말의 MAC 주소가 인증 서버 내 DB 정보에 존재한다면 접속을 허용함
  • VLAN 별로 허용할 수 있음



Aruba Clearpass 인증

  • Aruba의 Clearpass(이하 클리어패스)는 Method, Source, Policy 세 가지 설정을 사용해 단말을 인증
  • Method는 인증 방법을 설정하는 부분으로 MAC_AUTH, EAP-TTLS, EAP-PEAP 등 다양한 인증 방법이 존재
  • Source는 인증 정보를 가진 DB를 설정하는 부분으로 클리어패스의 Local SQL DB 혹은 외부 2차 인증 서버 등을 활용할 수 있음
  • Policy는 인증 절차와 과정에 대해 설정하는 부분으로 Rule과 Default Profile로 나뉨
    • Default Profile은 접속을 원하는 단말이 인증 정보가 불일치할 경우의 행동 패턴을 결정함. 'Deny Access Profile' 등이 있음
    • Rule은 단말과 인증 서버 내 DB 정보를 대조하는 과정으로 아래와 같은 예시로 활용 가능
      • 'Local User'와 같은 자체 인증 DB와 단말의 인증 정보를 비교하여 허용
      • 2차 인증 서버의 SQL Query 값을 조회 비교하여 허용
      • Static Host List의 정보와 단말 정보를 비교하여 허용
